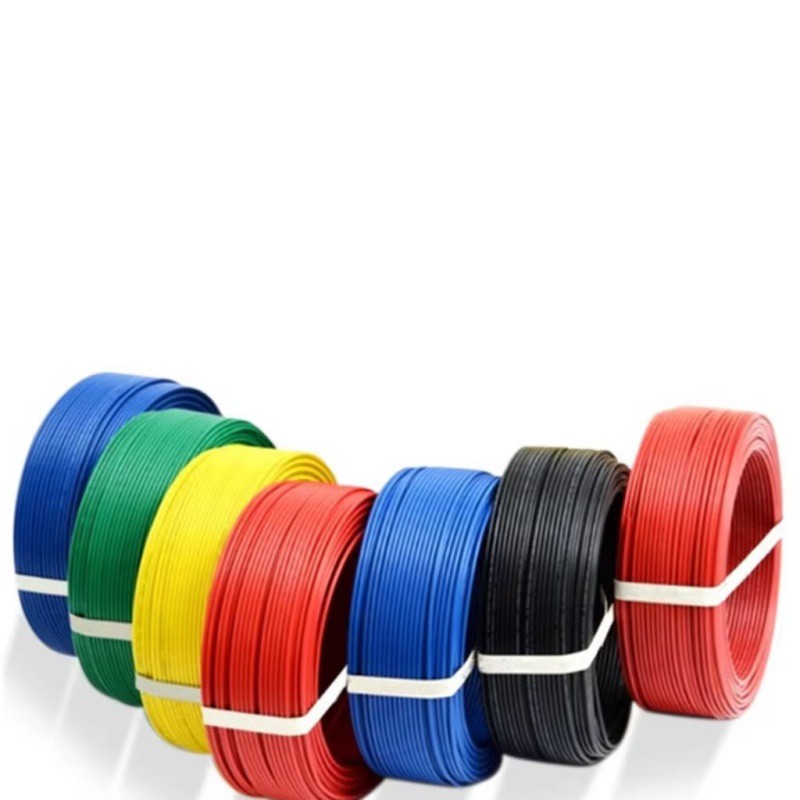

سنگل کور لچکدار تار ایک قسم کا برقی کنڈکٹر ہے جو اعلی - طہارت کے تانبے کے تاروں سے لچکدار پیویسی یا XLPE موصلیت کے ساتھ بنایا گیا ہے۔ یہ کنٹرول پینلز ، بجلی کی تقسیم یونٹ ، بجلی کے آلات ، لائٹنگ سسٹم ، اور دیگر کم - وولٹیج ایپلی کیشنز میں استعمال کے لئے ڈیزائن کیا گیا ہے جہاں لچک اور آسان تنصیب کی ضرورت ہے۔ یہ تار عمدہ چالکتا ، موصلیت کی کارکردگی اور مکینیکل طاقت پیش کرتا ہے۔
- کنڈکٹر: اینیلڈ لچکدار تانبے کے تار (کلاس 5 کے مطابق آئی ای سی 60228)۔
- موصلیت: پیویسی (پولی وینائل کلورائد) یا XLPE (کراس - لنکڈ پولی تھیلین)۔
- رنگ: سرخ ، سیاہ ، نیلے ، پیلا/سبز ، یا اپنی مرضی کے مطابق۔
- وولٹیج گریڈ: 450/750V یا 300/500V۔
- آپریٹنگ درجہ حرارت: -15 ڈگری سے +70 ڈگری (PVC) ، +90 ڈگری (XLPE) تک۔
تکنیکی وضاحتیں
|
آئٹم |
تفصیل |
|
ریٹیڈ وولٹیج |
300/500V یا 450/750V |
|
کنڈکٹر مواد |
اینیلڈ لچکدار تانبے |
|
موصلیت کا مواد |
PVC یا XLPE |
|
درجہ حرارت کی حد |
-15 ڈگری +70 ڈگری (PVC) ، +90 ڈگری (XLPE) تک ، |
|
شعلہ retardancy |
IEC 60332-1 |
|
معیار |
IEC 60227 / GB / T 5023 / BS 6004 |
|
رنگین اختیارات |
سرخ ، سیاہ ، نیلے ، پیلا/سبز ، رواج |
|
موڑنے والا رداس |
4 × کیبل بیرونی قطر سے زیادہ یا اس کے برابر |
قسم ، تفصیل اور متعلقہ ایگزیکٹو
|
قسم |
تفصیل |
بنیادی نمبر |
پیداوار کا دائرہ (ملی میٹر) |
ریٹیڈ وولٹیج (v) |
ایگزیکٹو اسٹینڈرڈ |
|
60227IEC02 (RV) |
نرم سنگل کنڈکٹر کے ساتھ کیبل ، عام مقصد کے لئے میان کے بغیر |
1 |
1.5-240 |
450/750 |
GB/T5023.3 |
|
60227IEC06 (RV) |
نرم سنگل کنڈکٹر کے ساتھ کیبل ، داخلہ وائرنگ کے لئے 70 ڈگری کنڈکٹر درجہ حرارت پر Wthout میتھ |
1 |
0.5-1.0 |
300/500 |
|
|
60227IEC08 (RV-90) |
ٹھوس سنگل کنڈکٹر کے ساتھ کیبل ، داخلہ وائرنگ کے لئے 90 ڈگری کنڈکٹر کے درجہ حرارت پر میان کے بغیر |
1 |
0.5-2.5 |
300/500 |
|
|
60227IEC52 (RVV) |
پیویسی میان کے ساتھ ہلکی قسم نرم تار |
2, 3 |
0.5, 0.75 |
300/300 |
GB/T5023.5 |
|
60227IEC53 (RVV) |
پیویسی میان کے ساتھ عام نرم تار |
2-5 |
0.75-2.5 |
300/500 |
|
|
بی وی آر |
سی یو کور کے ساتھ نرم تار ، پیویسی موصلیت |
1 |
2.5-70 |
450/750 |
JB8734.2 |
خصوصیات اور فوائد
- آسان روٹنگ اور انسٹالیشن کے ل high اعلی لچک
- بہترین برقی چالکتا
- شعلہ retardant اور موصلیت گرمی اور نمی کے خلاف مزاحم
- پائیدار اور مکینیکل لباس کے خلاف مزاحم
- ماحولیاتی طور پر محفوظ اور ROHS کے مطابق
- دونوں فکسڈ اور لچکدار تنصیبات کے لئے موزوں ہے
درخواستیں
- بجلی اور الیکٹرانک آلات کی داخلی وائرنگ
- پاور اور لائٹنگ سرکٹس
- کنٹرول پینل اور سوئچ بورڈ
- گھریلو ایپلائینسز اور مشینری وائرنگ
- آٹوموٹو اور ٹرانسپورٹیشن سسٹم
معیارات اور تعمیل
کے ساتھ تعمیل کرتا ہے:
- IEC 60227
- GB/T 5023
- BS 6004
- vde 0281
ROHS & RECH مصدقہ.
